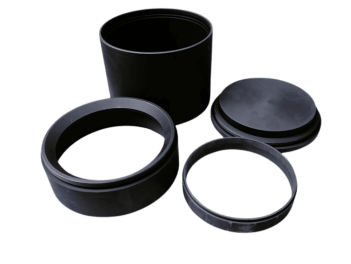

لماذا يُعدّ الجرافيت عالي النقاء ضروريًا للتحكم في عيوب نمو طبقات كربيد السيليكون؟

تتأثر جودة رقاقة كربيد السيليكون (SiC) المنتجة حتى بأدق التغيرات في بيئة النمو. ومن الجوانب التي يغفل عنها الكثيرون طبقة الجرافيت المبطنة للمفاعل. فهي تتحمل الحرارة الشديدة داخل المفاعل، وتدعم الرقاقة وتثبتها أثناء عملية الترسيب الطبقي. إذا كان الجرافيت غير نقي أو ذو بنية غير منتظمة، فقد تترسب جزيئات صغيرة من المادة أو تحدث تفاعلات غير مرغوب فيها خلال عملية النمو. يمكن أن تتطور المشاكل الصغيرة على سطح الجرافيت إلى عيوب كبيرة في الرقاقة، مما يؤدي إلى زيادة العمل وانخفاض الإنتاجية لمصنعي الرقائق. لذا، فإن حالة ونظافة الجرافيت أمر بالغ الأهمية. مستقبل الجرافيت إنها قضية أكثر أهمية مما يظن معظم الناس.

كيف تؤثر نقاوة الجرافيت على مشاكل الجسيمات في غرف الترسيب الطبقي؟

تُعدّ الجسيمات عيبًا شائعًا في رقائق السيليكون كاربيد (SiC) في حجرات الترسيب الطبقي، وغالبًا ما تتضمن هذه العملية الجرافيت. تتواجد أجزاء الجرافيت في المنطقة الساخنة من مفاعل SiC، حاملةً الرقاقة ومؤثرةً على توزيعها الحراري. مع استخدام جرافيت أقل نقاءً، يمكن أن تتسرب شوائب ضئيلة، مثل الملوثات المعدنية أو الرماد أو مخلفات العملية، ببطء من الجرافيت مع مرور الوقت أثناء النمو في درجات حرارة عالية. غالبًا ما تكون هذه الشوائب المتسربة غير قابلة للكشف في الحجرة، لكنها في النهاية تستقر على سطح الرقاقة أو تصبح جزءًا من الطور الغازي. على سبيل المثال، في أحد التطبيقات، اختار مصنع رقائق السيليكون استخدام جرافيت منخفض الجودة لتوفير التكاليف. على الرغم من عدم ظهور أي مشاكل خلال دورات التشغيل القصيرة في البداية، إلا أنه بعد عدة دورات من هكذا تراكب لوحظت ثقوب دقيقة عشوائية وبقع خشنة على سطح الرقاقة. وقد عُزي مصدر هذه العيوب إلى جزيئات دقيقة منبعثة من حامل الجرافيت أو مستقبل الجرافيت. تدخل هذه الجزيئات إلى حجرة النمو وتعمل كنوى لتكوين عيوب غير مرغوب فيها. كما أن عدم انتظام كثافة جزء الجرافيت يُسهم في حدوث تشققات دقيقة على سطح الجزء عند التسخين، مما يؤدي إلى تساقط جزيئات دقيقة في الحجرة بمرور الوقت، حتى وإن بدا الجزء نظيفًا. لذا، يُعد رصد مصدر الجرافيت وتاريخه مهمة روتينية في مصانع أشباه الموصلات لتجنب العيوب المرتبطة بالجزيئات. يُفضل عمومًا استخدام جرافيت عالي النقاء مع كمية رماد مضبوطة، خاصةً للإنتاج طويل الأمد. كما يُرصد عدد دورات التسخين والتبريد للأجزاء، حيث تتساقط الجزيئات من المواد حتى بعد عمليات المعالجة الأولية الجيدة. كذلك، تؤثر طريقة صيانة أجزاء الجرافيت على العيوب. فعلى سبيل المثال، قد تُلحق إجراءات التنظيف القاسية الضرر بسطح الجرافيت وتؤدي إلى تشققات دقيقة. الطريقة المُفضلة هي عملية تنظيف لطيفة ومضبوطة مع الحد الأدنى من التفاعل الفيزيائي مع أجزاء الجرافيت. لأسباب اقتصادية، قد يكون استبدال الأجزاء قبل الموعد المتوقع أفضل من التعامل مع انخفاض الإنتاجية في مراحل لاحقة. باختصار، تتمحور عملية التحكم في توليد الجسيمات في عملية الترسيب الطبقي لسيليكون كاربيد حول تفاصيل دقيقة تتعلق بجودة المواد وممارسات التعامل معها. وتُعد جودة الجرافيت جوهر هذه المسألة.

متطلبات المواد لأجزاء السيليكون كاربيد عالية الجودة ووحدات التثبيت

في عملية الترسيب الطبقي لكربيد السيليكون، لا تقتصر وظيفة مكونات المفاعل على تثبيت الرقاقة فحسب، بل تؤثر مكونات أخرى، مثل حاملات الجرافيت ومكونات منطقة التسخين، بشكل مباشر على نمو البلورات. ولذلك، تتطلب المواد المستخدمة دقة عالية، حيث أن أي عيب صغير سيظهر في النهاية كخلل على سطح الرقاقة. ويُعدّ الاستقرار الحراري العالي شرطًا أساسيًا، إذ تُسخّن المكونات إلى درجات حرارة عالية جدًا لفترات طويلة (وأحيانًا دورات تسخين/تبريد متكررة). فالمادة التي لا تستطيع الحفاظ على استقرارها عند هذه الدرجات ستتشوه وقد تتشقق في النهاية. كما أن أي تغيير طفيف في الشكل الهندسي قد يُغيّر بشكل كبير تدفق الغاز وتوزيع الحرارة، مما يؤدي إلى نمو غير منتظم للبلورات على سطح الرقاقة. وتُعدّ النقاوة عاملًا حاسمًا آخر، حيث تتطلب عمليات تصنيع كربيد السيليكون المتطورة محتوى معدنيًا منخفضًا جدًا ومستوى رماد منخفضًا جدًا في المكونات القائمة على الجرافيت. وأثناء التشغيل، تتسرب آثار المعادن ببطء من المكونات، وقد تنتشر الملوثات إلى الحجرة، مما يؤدي إلى تلوث الجسيمات أو ظهور عيوب موضعية في البلورات. في بعض مصانع أشباه الموصلات، يُعزى عيب التراص العشوائي إلى دفعة واحدة من المواد الحاملة الملوثة. يُعدّ تركيب السطح شرطًا أساسيًا، فالسطح الأملس والمتجانس يُساعد على تقليل تساقط الجزيئات أثناء دورة التسخين/التبريد. أما السطح غير المنتظم، أو المسام الموجودة ضمن تركيبه، فسيتعرض للتلف المستمر أثناء التشغيل، مما يُولّد مصدرًا ثابتًا للجزيئات داخل الحجرة. كما تُعدّ جودة الطلاء شرطًا أساسيًا آخر، حيث تستخدم العديد من المواد الحاملة عالية الجودة طلاء كربيد السيليكون كطبقة حماية. يجب أن يلتصق الطلاء جيدًا بالمادة الأساسية وأن يتحمل التشغيل لفترات طويلة. يؤدي ضعف الالتصاق وانفصال الطبقات إلى تعريض الجرافيت الأساسي مباشرةً لبيئة التفاعل القاسية. غالبًا ما نلاحظ ذلك في التطبيقات العملية: على سبيل المثال، في مصنع رقائق يعمل بدفعة إنتاج طويلة، نلاحظ ارتفاعًا مطردًا في معدل العيوب بعد مئات الدورات. يكشف فحص المادة الحاملة عن تآكل طفيف في الطلاء وتآكل الحواف. سيؤدي تغيير أو استبدال المكون إلى إعادة معدل العيوب إلى مستوى مقبول. إن اختيار المواد المناسبة لا يتعلق فقط بالأداء الأولي للمكونات، بل يتعلق أيضًا بثبات المادة في الدورات المتكررة.

تأثير بنية الحبيبات على الاستقرار الحراري في أنظمة AIXTRON G10

بنية حبيبات مكونات الجرافيت داخل كربيد السيليكون عالي الحرارة النمو الطبقي يؤثر نظام مثل AIXTRON G10 بشكل كبير على الاستقرار الحراري. ويرتبط هذا بالتغيرات في الأبعاد، والحفاظ على الشكل، والاستجابة لدورات التبريد والتسخين. الجرافيت ليس مادة صلبة متجانسة، بل يتكون من العديد من البلورات أو الحبيبات. قد يكون للبلورات الفردية اتجاهات مختلفة. عندما يكون التحكم في حجم الحبيبات داخل مكون الجرافيت ضعيفًا، ينشأ توزيع غير متساوٍ للحرارة. تسخن مناطق المكون وتبرد بمعدلات مختلفة، مما يُولّد إجهادًا داخليًا على المستوى الميكروي. بمرور الوقت، يتسبب هذا الإجهاد الداخلي ببطء في التواء أو تشوه أجزاء مثل حامل الرقاقة أو حامل الرقاقة. يمكن تحديد هذه العملية بسهولة أثناء الإنتاج، وتظهر عادةً عندما يعمل خط إنتاج الرقاقات في درجات حرارة عالية. تبدأ جودة الرقاقة في التدهور بعد مئات دورات التبريد والتسخين. تزداد الاختلافات في السماكة، وتبدأ عيوب الحواف في الظهور بشكل أكثر انتظامًا. عند فحص هذه الأجزاء، عادةً ما تظهر عليها علامات الالتواء أو إجهاد المادة. تتمتع هياكل الحبيبات الدقيقة ذات التوزيع البلوري المُتحكم فيه باستقرار حراري أفضل بكثير من الحبيبات الخشنة أو الهياكل العشوائية. سيؤدي ذلك إلى نقل حرارة أكثر تجانسًا وتقليل نقاط الإجهاد الموضعية. مع بنية حبيبية مناسبة، ستقاوم الأجزاء التشوّه حتى بعد مئات الدورات الحرارية. أما البنى الخشنة أو ذات التوزيع غير المتجانس للحبيبات فتؤدي إلى نقاط ضعف داخل الجزء، مما يسمح بتشقق دقيق وانطلاق جزيئات في النهاية إلى الحجرة. ومن المسائل الرئيسية الأخرى التي يجب مراعاتها مقاومة الصدمات الحرارية. فهناك نقاط يتعرض فيها الجزء لتغيرات كبيرة في درجة الحرارة، مثل تحميله في المفاعل أو عند إخراجه. إذا كانت هناك حدود ضعيفة بين الحبيبات، فقد تتشكل تشققات دقيقة على طول خطوط الحبيبات. ورغم أن هذا لا يؤدي عادةً إلى فشل الجزء، إلا أنه يسمح بتشكل نقاط الضعف هذه في المادة، مما يؤدي إلى مشاكل في الموثوقية مستقبلًا. تتتبع معظم مصانع أشباه الموصلات عمر الأجزاء من خلال ساعات الاستخدام، وعدد الدورات الحرارية، وإجمالي المعالجة الحرارية. تتميز الأجزاء ذات البنية الحبيبية المصممة جيدًا بعمر أطول ونتائج أكثر اتساقًا مع مرور الوقت.

تقليل التلوث المعدني في مكونات الجرافيت عالية النقاء

من المشاكل "غير المرئية" ولكنها بالغة الأهمية في أي جزء مصنوع من الجرافيت، بما في ذلك في عملية الترسيب الطبقي لكربيد السيليكون، التلوث المعدني. حتى الآثار الضئيلة من المعادن في جزء الجرافيت يمكن أن تتسرب إلى العملية وتصبح مصدرًا لعيوب يصعب تتبعها في مفاعل الترسيب الطبقي لكربيد السيليكون مثل AIXTRON G10. عادةً ما تنشأ هذه المعادن من المواد الخام أو من خطوات المعالجة المختلفة المستخدمة في تصنيع مكون الجرافيت. عناصر مثل الحديد والنيكل والكالسيوم والصوديوم شائعة وتبقى محصورة في كتلة الجرافيت عند درجة حرارة الغرفة، ولكن عند درجة حرارة العملية المرتفعة المستخدمة في الترسيب الطبقي لكربيد السيليكون، قد تصبح هذه العناصر متحركة. يمكن أن تنطلق هذه المعادن الضئيلة في النهاية أو تهاجر إلى السطح أثناء دورات التسخين/التبريد المتكررة في المنطقة الساخنة، أي حامل الرقاقة أو حامل الرقاقة نفسه. مثال نموذجي على ذلك: يبدأ مصنع أشباه الموصلات دفعة إنتاج باستخدام أجزاء جرافيت جديدة. تكون الرقاقات القليلة الأولى سليمة وخالية من العيوب، ولكن بعد فترة معينة، تبدأ عيوب صغيرة بالظهور. عادةً ما تكون هذه العيوب عبارة عن حفر صغيرة، أو أخطاء عشوائية في التراص، أو جسيمات غير قابلة للتفسير. من السهل الاشتباه خطأً في تدفق الغاز أو حدوث تلوث أثناء تنظيف الحجرة. لكن التحليل الدقيق غالبًا ما يُشير إلى التحرر البطيء لآثار المعادن من مكونات الجرافيت. يُعد التحكم في نقاء الجرافيت أحد أهم العوامل. بالنسبة للمكونات الحساسة، يُفضل دائمًا استخدام الجرافيت المُنقّى بدرجة حرارة عالية ومحتوى رماد منخفض. تُزيل هذه الخطوة من التنقية معظم الرواسب المعدنية. يمكن لهذا النوع من الجرافيت الاحتفاظ بالعناصر لفترة أطول حتى في ظل دورات التسخين/التبريد المتكررة. يُعد فحص أجزاء الجرافيت الواردة بالغ الأهمية في بعض مصانع أشباه الموصلات. يمكن لاختبار دفعات الجرافيت بتقنيات مثل ICP-OES أو XRF منع استخدام الأجزاء الملوثة. قد يمنع ذلك أيضًا اختلاط الأجزاء من مصادر مختلفة ضمن نفس مسار العملية. كما تساعد الطلاءات مثل كربيد السيليكون (SiC) أو كربيد التنتالوم (TaC) في حل المشكلة من خلال العمل كحاجز بين جزء الجرافيت وبيئة العملية. طالما أن الطلاء مُرسب جيدًا وملتصق بركيزة الجرافيت الأساسية، فإنه سيقلل من تفاعل جزء الجرافيت مع بيئة العملية. أخيرًا وليس آخرًا، مناولة وتخزين أجزاء الجرافيت. يمكن أن تتلوث أجزاء الجرافيت أثناء المناولة بقفازات أو أدوات متسخة أو عن طريق تخزينها على رف غير نظيف. يمكن أن ينتقل هذا التلوث السطحي إلى الفرن أثناء دورة التسخين. لتقليل التلوث المعدني لأجزاء الجرافيت، يتطلب الأمر مجموعة من الجهود الصغيرة. يلزم استخدام مادة عالية النقاء مع ممارسات مناولة جيدة وتحكم دقيق في العملية.

لماذا تتطلب أنظمة Veeco EPIK مواد جرافيت ذات مسامية منخفضة للغاية؟

تخضع أجزاء الجرافيت في منصة أنظمة Veeco EPIK لواحدة من أقسى ظروف التصنيع في صناعة أشباه الموصلات. إذ تتعرض هذه المكونات لدرجات حرارة عالية، وتفاعلات كيميائية غازية قوية، ودورات معالجة طويلة. لذا، يُعدّ الجرافيت ذو المسامية المنخفضة للغاية أمرًا بالغ الأهمية للحفاظ على سلامة ونظافة طبقة SiC الرقيقة. تشير المسامية إلى المسامات الداخلية الصغيرة الموجودة داخل جسم الجرافيت نفسه. فعلى الرغم من السطح الأملس تمامًا، قد توجد مسامات داخلية تحبس غازات المعالجة، والمخلفات، ومواد التنظيف الكيميائية. تعني المسامية العالية حجمًا داخليًا أكبر للاحتجاز، حيث يمكن إزالة الغازات من المادة ببطء بعد التعرض لدرجات حرارة عالية. لا تكون عملية إزالة الغازات هذه خطية دائمًا، وقد تؤدي إلى انفجارات، مما يجعل التحكم في العملية صعبًا. في عملية SiC الرقيقة، يُعدّ هذا الأمر ضارًا بشكل خاص. فعندما تنطلق الغازات من جسم الجرافيت، يمكن أن تندمج في تدفق الغاز داخل حجرة الطبقة الرقيقة، مما يُساهم في تكوين جزيئات غير مرغوب فيها. ستجد الجسيمات طريقها إلى سطح الرقاقة، مما يؤثر على نمو البلورات وقد يؤدي إلى عيوب غير متوقعة مثل الحفر العشوائية، أو خشونة السطح، أو اختلافات موضعية في سمك الرقاقة. ومن السيناريوهات الشائعة في مراحل الإنتاج المتزايدة، حيث يستقبل مصنع نظيف أجزاء جرافيت جديدة لنظام EPIK. قد تكون النتائج الأولية مقبولة، ولكن مع تكرار دورات التسخين والتبريد، قد ترتفع معدلات العيوب تدريجيًا، وقد لا يكشف فحص سلسلة العمليات، بما في ذلك خطوط الغاز والصمامات ومراحل التنظيف، عن أي شيء واضح. غالبًا ما يتضح أن السبب هو الجرافيت منخفض المسامية في منطقة درجات الحرارة العالية. يقلل اختيار الجرافيت منخفض المسامية للغاية من هذا الخطر بشكل فعال عن طريق الحد من الأحجام الداخلية التي يمكن أن تختبئ فيها الجسيمات، مما يقلل من احتمالية انبعاث الغازات المفاجئ عند التسخين. كما أنه يرتبط بسلامة ميكانيكية أفضل. يوفر التركيب الأكثر كثافة للجرافيت منخفض المسامية للغاية مقاومة متزايدة للتشقق مع تعرض الجرافيت لدورات تسخين وتبريد متكررة. علاوة على ذلك، تعزز الأسطح منخفضة المسامية سلامة الطلاء. عند طلاء أسطح الجرافيت هذه بمواد حرارية مثل كربيد السيليكون، فإنها تلتصق جيدًا بالأسطح الأقل مسامية. ويرجع ذلك على الأرجح إلى زيادة قوة الترابط بين المادة المطلية والجرافيت، مما يعزز بدوره متانة الطلاء وطول عمره ويقلل من احتمالية تقشره أو تفتته. في نهاية المطاف، يُعد اختيار الجرافيت ذي المسامية المنخفضة للغاية في عمليات التصنيع اليومية، على الرغم من كونه خاصية مادية، ذا فائدة مباشرة في تحقيق نتائج رقائق مستقرة ونظيفة وقابلة للتنبؤ ضمن عمليات الترسيب الطبقي لكربيد السيليكون عالية الجودة.
